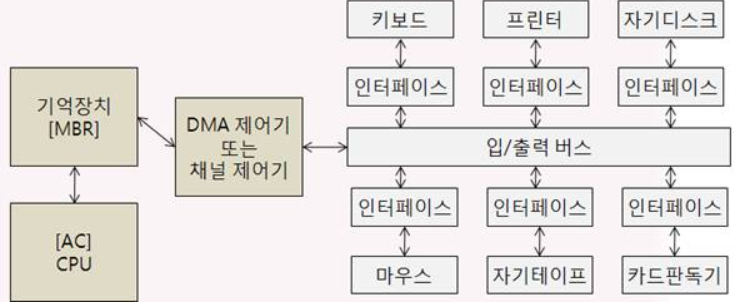

입출력 제어 장치
데이터 버퍼 레지스터, DMA 및 채널, CPU 등으로 구성된다.
입/출력 버스: 입/출력 장치 사이에 데이터 전송을 위해서 인터페이스에 공통으로 연결된 버스다.
인터페이스: 디바이스 드라이버 (현재 UPnP 기술로 연결된 기기들 자동 설치)
입출력 인터페이스
입출력 장치는 CPU와 메모리를 연결해주는 버스에 직접 연결될 수 없다.
입출력 장치와 CPU 및 메모리 간의 속도 차이가 크다. CPU와 메모리는 매우 빠르게 데이터를 주고받을 수 있지만, 입출력 장치는 상대적으로 느리며 처리 속도가 낮다.
이유: 입출력 장치(CPU)는 메모리와 속도 차이가 있기 때문에 버퍼를 두기 위해 인터페이스를 통해 버스에 부착한다.
따라서, 입출력 장치는 CPU와 메모리를 연결해주는 버스에 직접 연결되지 않고, 입출력 인터페이스를 통해 버스에 연결됩니다.
- CSSI(Small Computer System Interface): 데이지 체인 제공 (≠ 허브 체인), 체인 양 끝은 Terminator가 장착되어야 한다.
- USB(Universal Serial Bus): 외부 직렬 버스 표준
- Firewire: IEEE 표준 1394에 의해 정해진 직렬 인터페이스. 데이터 전송률: 400Mbps, 800Mbps, 데이터 체인 또는 트리 연결 제공
- Thunderbolt: IEEE1394를 대체하기 위해 개발, Mac기기에 의무적 탑재
입출력 버스
주기억장치와 입/출력 장치 사이의 데이터 전송을 위해 모든 주변 장치의 인터페이스의 통로
입출력 장치의 종류
- 입력 장치: 키보드, 마우스, 스캐너
- 출력 장치: 모니터, 프린터
- 보조 기억 장치(입출력 겸용): 자기 디스크, 자기 테이프
42U RACK
42U Rack: 일반적으로 사용되는 서버 랙(Rack)의 크기다. 랙은 서버, 네트워크 장비, 스위치, 스토리지 등과 같은 IT 장비를 수직으로 설치하고 구성하는 데 사용되는 장치다. 42U는 랙의 높이를 나타내며, 1U는 약 1.75인치(약 4.45cm)의 높이를 의미한다.
42U 실장도
U: 랙의 높이 단위, 장비는 해당하는 U에 맞춰 설치됨
Ex) . 42U Rack에는 총 42개의 U 슬롯이 있으며, Device 1은 1U에 설치되고, Device 2는 2U에 설치된다
--------------------------------------------------
| 42U Rack |
--------------------------------------------------
| | |
| U1 | Device 1 |
| | |
--------------------------------------------------
| | |
| U2 | Device 2 |
| | |
--------------------------------------------------
| | |
| U3 | Device 3 |
| | |
--------------------------------------------------
| | |
| ... | ... |
| | |
--------------------------------------------------
| | |
| U42 | Device 42 |
| | |
--------------------------------------------------
